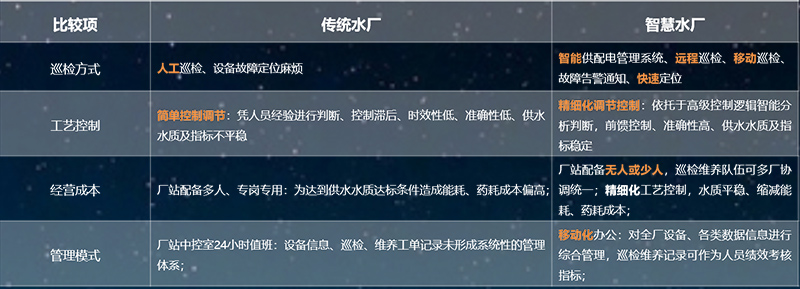

1 傳統水廠的現狀與問題

近年來城鎮化速度的加快，推動了城鄉及邊遠地區的供水需求不斷提升，對水務企業管理的標準也在不斷提高。但這種大的發展環境很容易導致城鎮水廠產能不足，并且由于如下的局限性，已無法滿足水務企業智慧化管理的發展需求：

1. 傳統水廠建設周期長，成本高，占地面積大，且不可移動；

2. 傳統水廠自動化程度較低，加藥等核心環節過分依賴人工經驗；

3. 被動處理水源水質突發污染，水質安全保障有風險；

4. 城鎮農村、邊遠山區等地水廠技術力量較薄弱，管理水平較低。

2 水廠的發展與概況

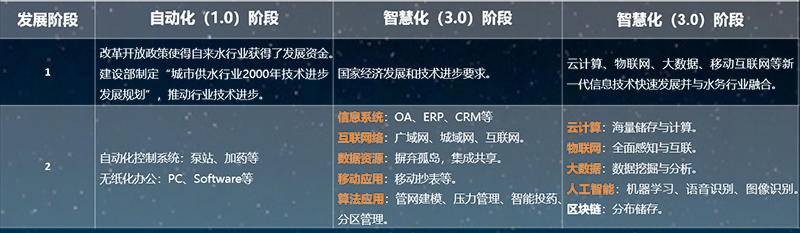

智能水廠發展大體可分為三個階段。

水廠1.0階段，以自動化控制為核心，著眼于工藝優化以及生產效率的提升；

水廠2.0階段，以企業信息化為核心，更多地在企業資源管理、移動應用、算法應用方面進行突破；

水廠3.0階段，則是大數據、人工智能、區塊鏈的綜合應用。

目前，我國共有660多個城市，2500多個縣城和30000多個行政建制鎮，每個城鎮基本上都擁有給水排水系統，但大部分水務公司處在信息化2.0階段，處于向智慧水廠方向拓展的階段。再加之現有的智慧水廠企業規模普遍偏小，缺乏標桿性企業，行業的市場集中度較低。

3 水廠的概念與特點

為滿足新一代現代化水廠的運營需求，實現水廠過程管理的精細化、智能化，提高處理工藝的穩定性和可靠性、降低能耗藥耗、減少水廠人員配備。

智慧水廠概括來說就是通過采用先進的管理思維和技術手段，提供一套應用于水廠的智能化控制、物聯網接入采集、一體化中央監控、移動化管控平臺、大數據分析和科學化決策于一體的自動化、智能化、智能化水廠整體解決方案，實現水廠的少人/無人化生產運營管理。

4 水廠的概念與特點

智慧水廠可以通過先進的技術手段給企業帶來顯而易見的收益，這些收益包括：企業生產運維成本的降低，設備系統可靠性的提高，節能降耗，降低水廠運營人工成本，最重要的是智能水廠提高了企業管理層級和管理能力。概括的說，智能水廠有以下五個方面的主要特點：

1.全面的信息感知：通過信息收集的全面性、信息處理的快速性，可以全面地把握水廠全局的信息狀況。

2.主動的服務體驗：依靠先進的技術進行監測，及時發現問題，及時作出合理的方案，及時處理問題。

3.多元化的設備控制：依靠物聯網云技術，水廠由現場控制向物聯化遠程控制發展，可以分為就地控制體系、遠程控制體系、中心遠程移動化控制體系，實現工業過程控制的多遠化。

4.科學化的決策：基于數據云，依靠智能仿真、智能診斷、智能預報、智能調度、智能控制和智能服務于一體，對水廠運營做出科學的決策。

5.及時的應對策略：對突發的事件，基于智能化的監測、科學合理的決策，處理工作更加及時、可行。

1 智慧水廠總體設計思路

（1）構建高可靠、自動化、智能化的水廠控制系統；

實現高可靠、自動化、智能化控制系統運行是實現“少/無人值守”的基礎。

（2）構建基于工業物聯網的統一設備接入與采集平臺；

通過物聯網技術將廠站的儀表、設備進行按需入網，網絡冗余設計保障現場設備在故障或惡劣環境下可靠穩定運行。

（3）構建精細化、規范化、科學化巡檢管理模式；

建設規范、科學、有效的巡檢機制，對巡檢養護記錄進行綜合管理，能及時預防生產事故的發生，為自來水處理設施與設備的養護和維修提供依據，并且人員工作成果將作為企業對人員績效考核參考標準。

（4）構建設備全生命周期運維體系；

通過構建設備全生命周期運維體系，尤其對于區域式多廠設備的維修與養護管理業務，可以采用協調作業團隊，統一調度，實現人力及物力的資源共享，使設備運維管理體系得到優化整合。

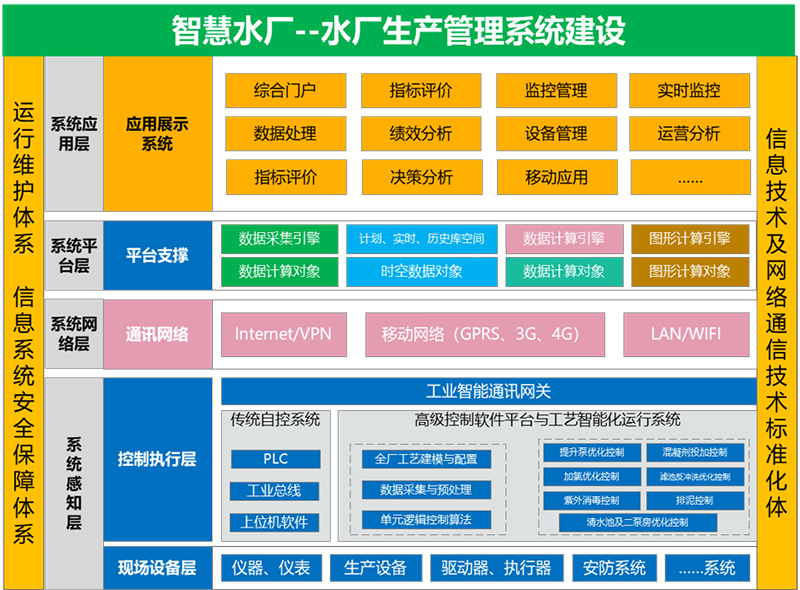

2 智慧水廠總體構架設計

平臺層體系的建立，為運營管理工作提供了大量的各自來水廠、泵站的生產運行數據，通過深入挖掘各類數據間的關系，合理利用數據，建立基于物聯網的水廠綜合運營管理應用體系。

基于物聯網、云計算、大數據等核心技術，構建水廠生產管控一體化平臺，建立平臺支撐體系。實現對集團/廠的關鍵生產指標數據及設備運行參數的采集，實時傳輸?shù)焦芾碇行姆掌?，并對?shù)據進行存儲、維護、管理，且提供給各應用系統使用。

利用先進的5G網絡技術、邊緣云計算技術與互聯網融合，建立網絡層體系，兼容多種網絡方案，保證數據傳輸?shù)目煽啃浴?/li>

感知層設備主要包括各水廠的在線儀器儀表、生產設備、控制系統等，是物聯網技術構架的基礎，感知層的建設是利用各廠控制系統，通過強大的數據協議轉換功能，在不影響各水廠生產運行的前提下，進行多種通信接口、通信協議的轉換，實現自動采集各種PLC和驅動器的生產運行數據，并建立與各類PLC、驅動器、馬達控制器間的數據通訊，最終形成完善的感知層體系。

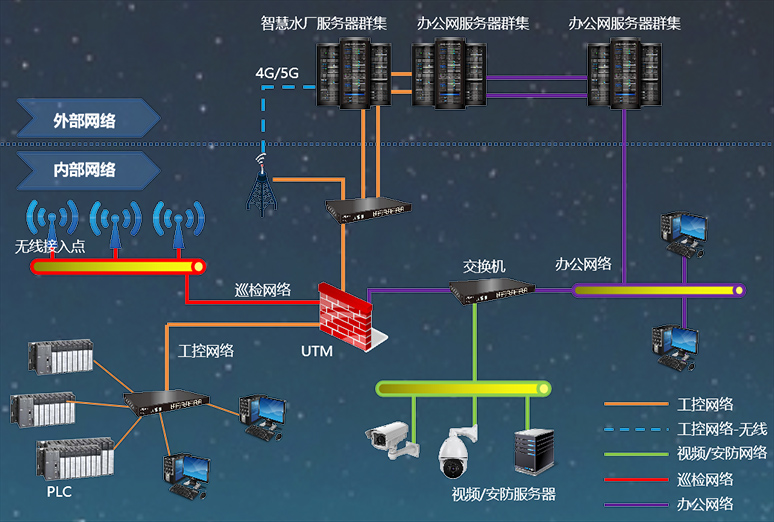

3 智慧水廠網絡構架

（1）辦公網絡：用于辦公用計算機的組網，連接財務部門、化驗室、技術部門等。

（2）工控網絡：用于連結與生產過程相關的監控軟件、PLC、生產設備、設備維護管理等智能工廠軟件，支持智能工廠生產過程的運轉。

（3）安防網絡：用于支撐數字化視頻監控、電子圍攔和門禁等安防系統的運行。

（4）巡檢網絡：為支撐移動巡檢工作的開展而設置。

4 智慧水廠功能需求分析

（1）需要建立生產運行監控服務實現對水廠數據進行遠程集中化的水廠運行綜合管理。各級管理人員可通過系統能夠及時、準確、全面、直觀的了解和掌握生產狀況。

（2）需要提供一套科學的應急預案或專家知識庫自動應對各種常見突發情況。比如當工藝出現問題時，工藝人員第一時間可以根據知識庫專家建議自動給出備選處理預案，采取科學的應對策略，將事故風險降到最低。

（3）需要借助云計算與時空數據庫的優勢，對海量數據進行深度挖掘、數據分析，對基礎數據進行二次加工。發揮數據背后價值。如KPI指標、設備故障診斷、預防性維護、決策支持等，提升企業科技實力。

（4）需要一套設備全生命周期運維體系，實現經濟生產工藝調整與持續監測、工單運維管理、安全生產隱患排查等需求。借助移動互聯網使其具備實時可看、可查、可管的能力，制定、派發生產、巡檢、安全等管控計劃工單，并對工單的執行情況實時跟蹤，提升生產經濟運行管控水平，同時保障了生產安全。

（5）需要結合全廠內人員組織結構情況，建立一套科學、高效的辦公流程方式，降低人員日常工作的勞動負荷同時，能夠為各級領導提供更為科學有效的監管考核手段。比如值班、巡檢、維養工作。

5 智慧水廠網絡構架

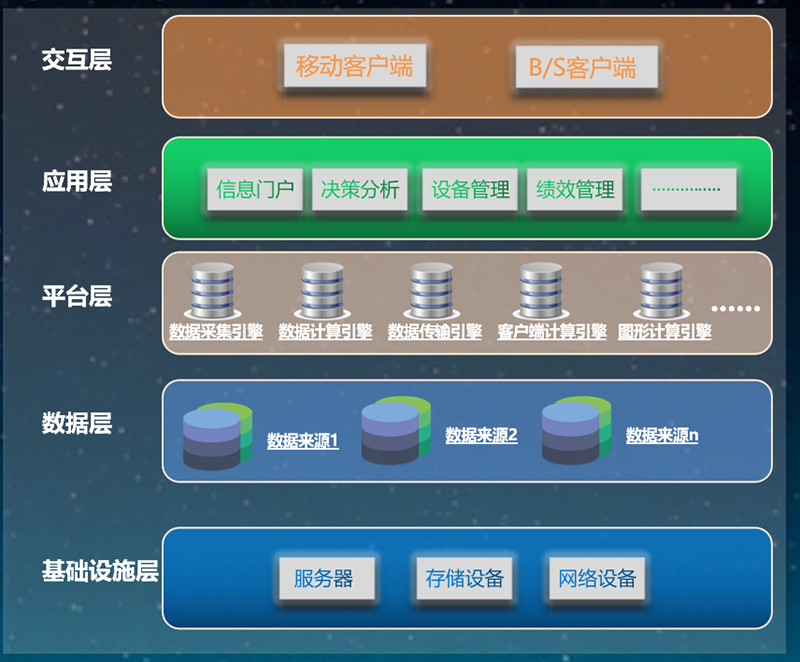

交互層：系統為用戶提供多渠道的展現方式，可使用web網站、移動終端訪問本系統等。

應用層：提供用于用戶使用的系統服務單元，包括信息門戶、設備管理、巡檢管理、缺陷管理、維修管理、養護管理和基礎管理等功能。

平臺層：主要實現各引擎服務之間的對象計算傳遞，以及統一的用戶管理、權限管理、系統監控服務和一些平臺基礎模塊，包括采集、計算、數據庫、授權管理、服務管理等。

數據層：主要實現水廠各子系統生產數據的采集、接入和處理，從網關或數據庫接入數據并存儲和處理，保持數據的穩定性和可靠性。

基礎設施層：為上層應用系統服務，提供系統平臺運行的基礎環境，保證系統能穩定、安全、高效的運行，主要包括網關系統、硬件基礎設施（服務器、存儲器、網絡等）。

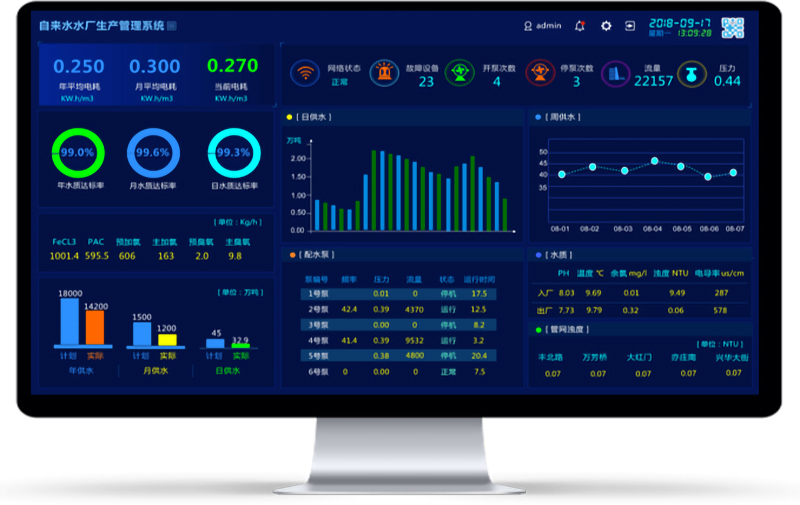

1 智慧水廠智能化--運行駕駛艙

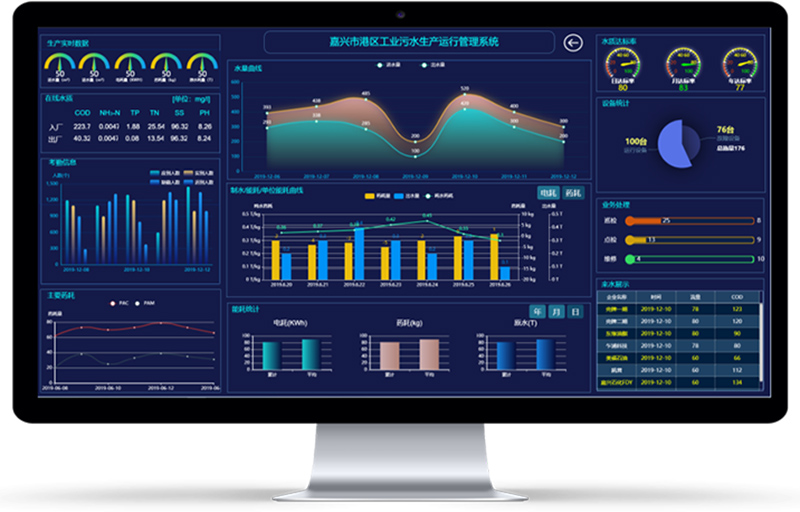

運行駕駛艙為各級生產運營管理層人員提供統一的各功能模塊管理入口，在駕駛艙頁面上通過對全廠績效及各項指標數據進行圖形化顯示，為管理層對全廠運營績效評估、輔助決策提供科學有效的數據依據。

在運行駕駛艙首頁顯著位置設置生產運行重要事件提醒圖標，顯示當前水廠運行的事件統計總覽，包括關注的KPI指標變化情況、實時運行告警情況，用戶可以通過點擊統計圖標進行相關詳細信息的查詢。

2 智慧水廠智能化--KPI統計和分析模塊

建立水廠運行關鍵績效指標評估機制，從管理質量、能耗分析、設備運行效率、運行工藝參數等多個方面定期對水廠的運行管理狀況進行綜合性評定。

以多維度統計圖表的方式展現績效結果，識別水廠運行管理薄弱環節，為水廠運行管理優化提供豐富的數據展示企業門戶和決策支持，使得管理者的決策更加綜合、合理、可行，形成智能化、科學化決策，為全廠可視化、精細化、智能化運營提供數據依據和強有力的支撐。

展現形式可通過柱狀、餅圖、雷達、儀表、地圖等方式進行表現，同時支持大屏輸出展示。

1. 水處理量情況：實時、日、月水處理量，數據鉆取二級子目錄水處理量。

2. 工藝水質情況：工藝水質數據實時展示，可點擊進入看統計圖表，且可有時間區段選擇。

3. 設備管理情況：設備完好率等以及每月產生工單量，可點擊進入詳細信息查詢展示。

4. 生產安全指標：展示實時報警數據，要求可點擊進入可查看報警記錄詳情。

5. 效率指標：電耗、配水單耗、藥耗、自用水率、工單完成率等：展示實時數據，可點擊進入看統計圖表，且可以有時間區段選擇。

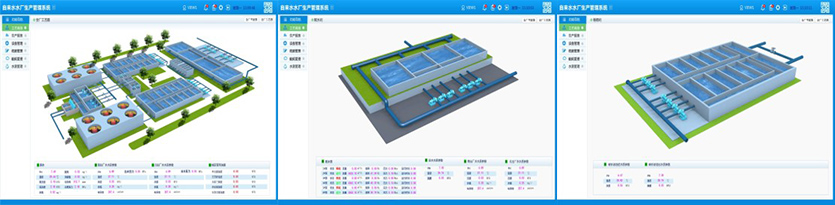

3 智慧水廠運行監控與管理--運行監控

運行監控中心可對水廠的所有重點設備設施，工藝段運行過程中的各個環節節點進行集中監視，真實反映運行情況?？赏ㄟ^系統對各個重要運行環節的集中監視，包括視頻監視，讓各級管理人員能夠及時、準確、全面、直觀的了解和掌握設備設施的運行狀況。應急情況下，通過加密的控制指令，可實現水廠重要設備的遠程控制。

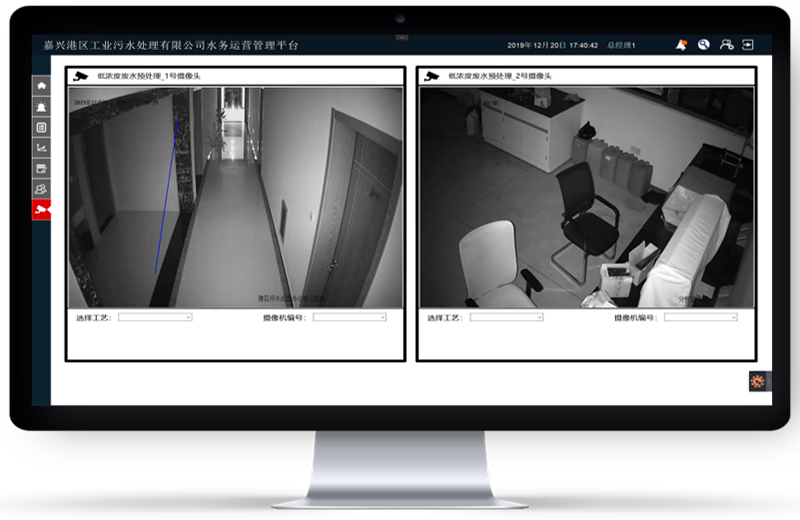

4 智慧水廠運行監控與管理--視頻監控

視頻監控集成視頻監控系統，使用戶遠程實時瀏覽、遠程存儲、遠程回放等，可實現對整個系統權限、設備、報警、帶寬、預覽、錄像的全面和專業的管理。

在系統中可依據水廠工藝段進行分類實時視頻瀏覽。比如用戶可選取查看進水泵房的所有相關視頻。

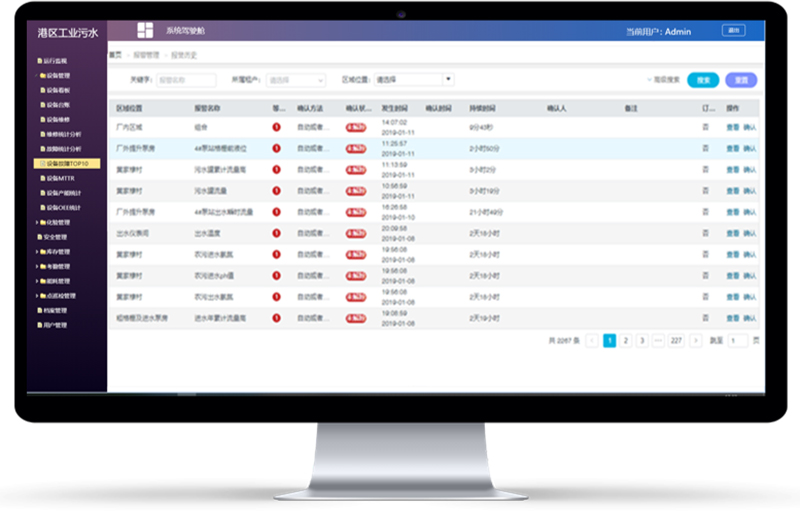

5 智慧水廠運行監控與管理--報警檢測

為提高對設備設施運行異常的有效監測，系統提供實時的報警體系，系統可以為水廠水質超標，工藝段運行異常的有效監測，系統提供實時的報警體系。當數據越限時，系統會發出報警信息，提示用戶及相關人員及時處置，實現智能預警報警：

報警設置：用戶可以根據現場的情況，自己設定報警規則，報警接受人和接受方式。

報警統計：系統可以根據工藝段，設備等的報警情況進行統計和智能報警綜合分析，為管理決策提供支持。

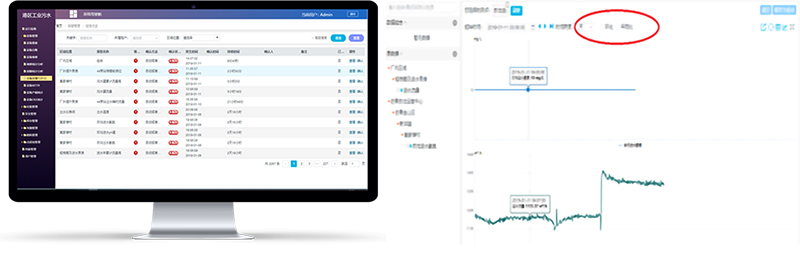

6 智慧水廠運行監控與管理--數據分析

運行數據分析不僅可以展示各監控測點的實時數據、歷史數據，也可將歷史數據以曲線、餅狀圖、柱狀圖等多種形式進行展示，同時也可選擇展示的時間段、時間間隔等，具體實現功能和描述如下：

對任意時段之間的數據進行同比和環比。

支持曲線圖的導出，可導出jpg格式圖片，并支持打印PDF格式的數據文件。

……

7 智慧水廠運行監控與管理--業務報表

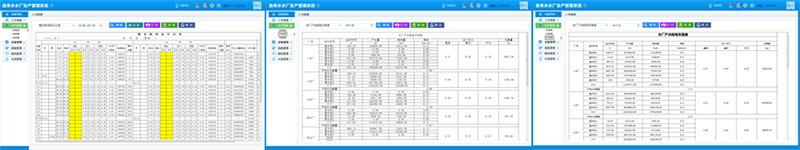

系統可以給客戶提供用于數據挖掘和分析用的業務報表，集成了專業的數據分析和報表的集成方案，系統具有自動產生所有的運行報表的功能，報表的數據來源可以基于原始數據生成，也可以基于自動優化后的數據生成，或者二者的混合，該報表系統面向用戶的數據分析與處理，全面解決設備設施運行數據處理與采集、報表展現、自定義分析和權限管理的需求。

1，自動生成

2，數據核對和補錄

3，日、月、年報表

4，保存、打印、導出

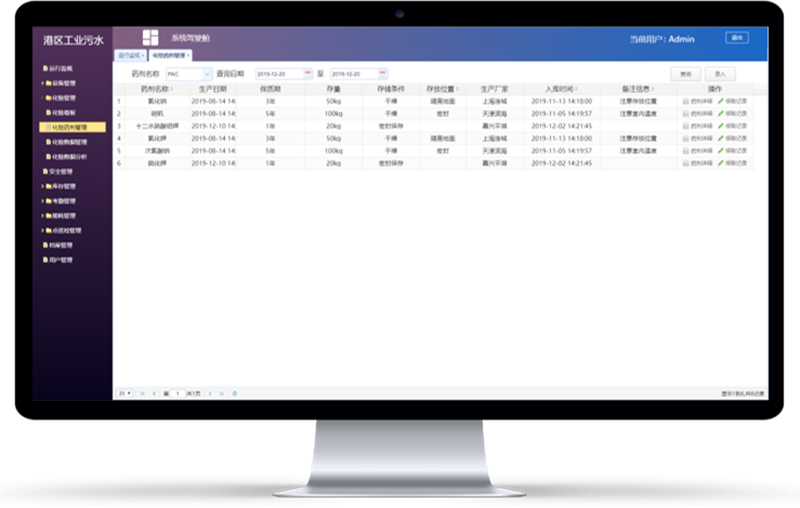

8 智慧水廠運行監控與管理--數據管理

平臺提供數據填報界面，可將部分無法自動采集數據（如水質化驗數據等），通過人工填報的方式采集報送到平臺數據中心，人工填報的數據進入平臺后跟自控數據一樣可以用于統計和報表。

水質化驗數據

電耗數據

藥耗數據

9 智慧水廠設備管理

分類管理所有生產設備，統計設備運行時間，分析設備健康狀況；設備臺賬管理，對設備的文字、卡片、圖紙等各類資料進行收集、分類管理；檢修保養管理，對鄰近的檢修、潤滑計劃進行提醒；支持設備維修記錄、檢修保養記錄查詢。

設備臺賬管理

潤滑臺賬管理

設備檢修管理

工單管理

設備庫存管理

設備分析

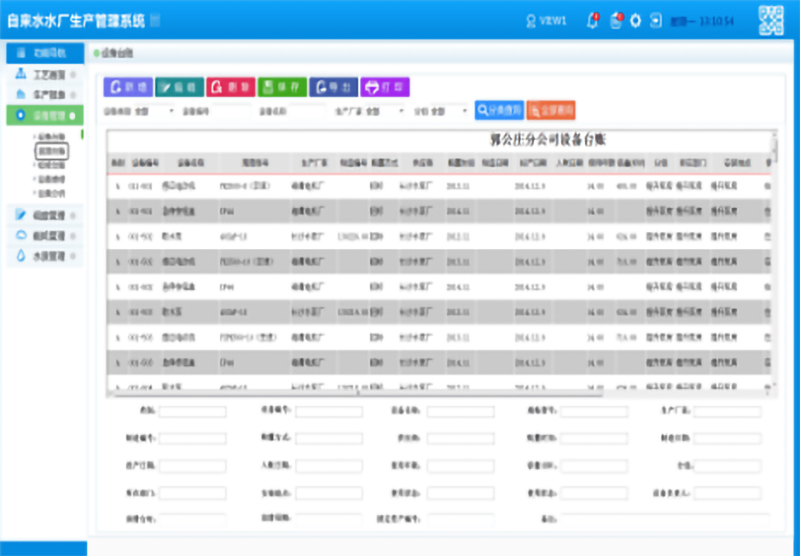

10 智慧水廠設備管理--設備臺賬

1，設備臺賬管理

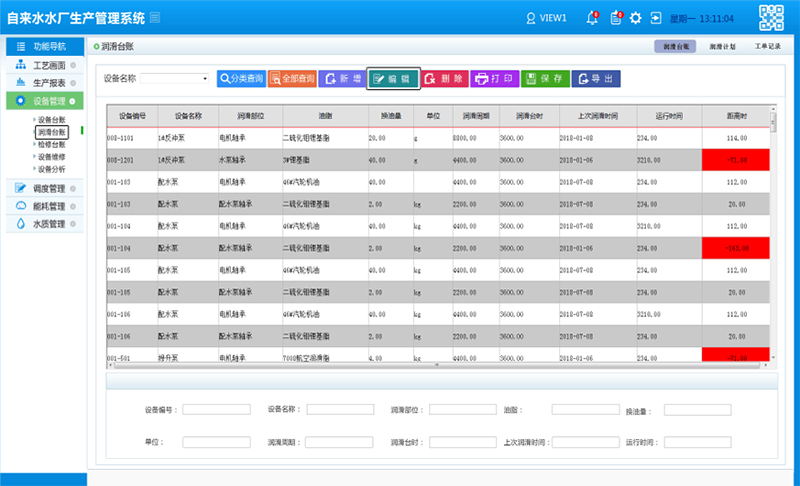

2，潤滑臺賬管理

3，設備檢修管理

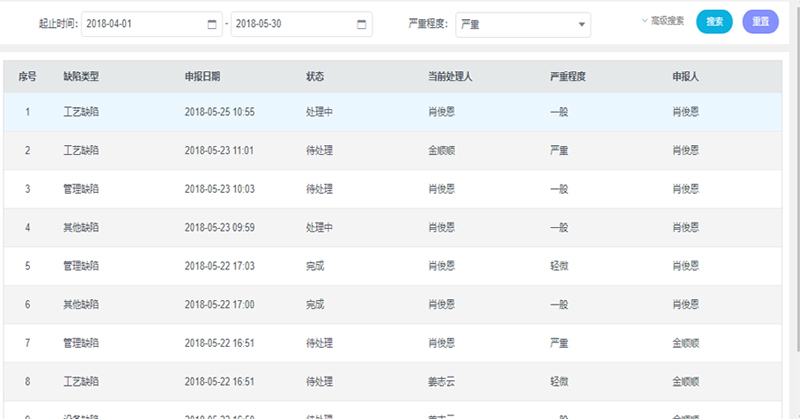

11 智慧水廠設備管理--設備消缺管理

水廠在運行過程中，針對設備運行狀態，需要建立從問題發現到解決一整套流程化管理模式，設備消缺管理系統可提供設備從問題發現-申報-核實-維修整個過程的全面掌控，對設備故障情況進行完整的記錄，為日后對設備品質、供應商信用等方面提供基礎的數據支持，為將來企業針對設備選型提供依據。

12 智慧水廠設備管理--設備工單管理

1，設備潤滑工單

2，設備檢修工單

3，報修工單

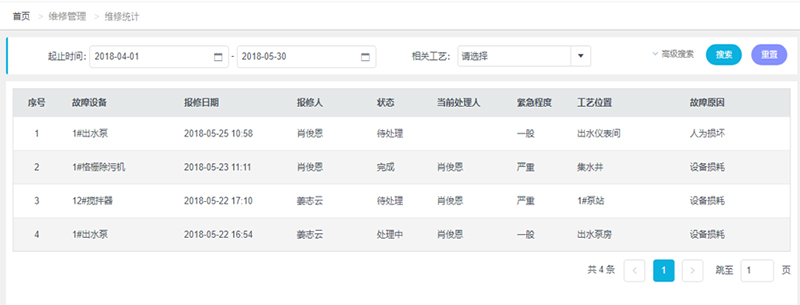

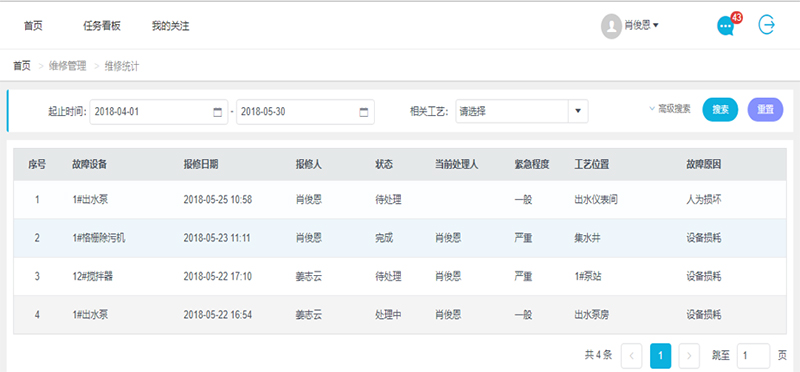

13 智慧水廠設備管理--設備維修管理

設備維修管理系統實現對設施維護計劃、日常巡檢、日常維護、定期檢測、特殊檢測、大中修過程管理、大修備案、報廢備案等設施維護業務，并實現對設施基本信息、狀態信息、維護情況等數據的綜合統計分析。

14 智慧水廠設備管理--設備運維養護管理

建立智能化設備管理模式，為每一臺設備建立全生命周期管控臺賬，并制定設備養護計劃，智能提醒運維人員定期養護，延長設備使用壽命，并有效降低養護成本。通過移動端實現現場設備歷史數據、實時數據的查詢，為現場操作提供參考和指導。

1，設施維護計劃

為規范公司設備維護保養的管理行為，確保設備的長期平穩運行，并延長設備的使用壽命，軟件可協助制定設備維護計劃，每月嚴格按照維護計劃進行維護，落實好維護任務。

2，日常維護

主要采用移動終端對巡檢點及條目進行逐一檢查和巡視，當發現故障后，由維修班組人員進行維護，本功能提供日常維護工單記錄、查詢和查看。

3，定期檢測

主要是對關鍵設備，如水泵進行定期檢測，本功能提供定期檢測工單記錄、查詢和查看。

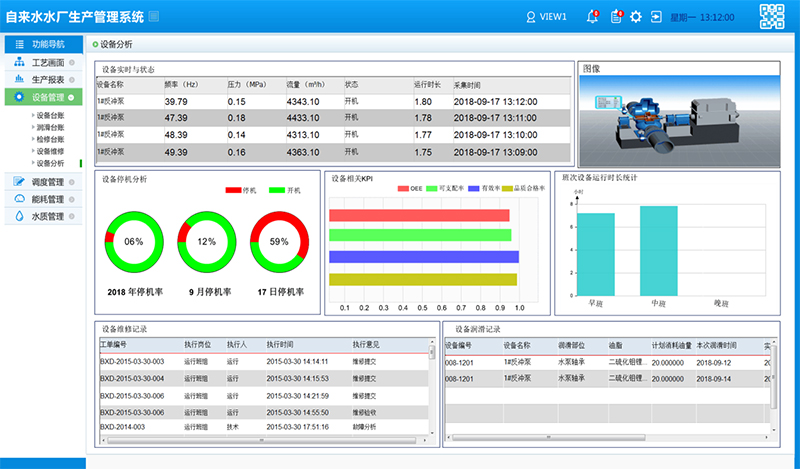

15 智慧水廠設備管理--多維數據分析

提供生產數據多維查詢與分析能力，采用數據可視化展現技術，結合水處理行業經驗，為企業呈現出數據間潛在的聯系，挖掘數據的價值，為水廠管控人員帶來決策依據。

1, 設備運行KPI展示

2, 設備分類統計

3, 巡檢養護統計

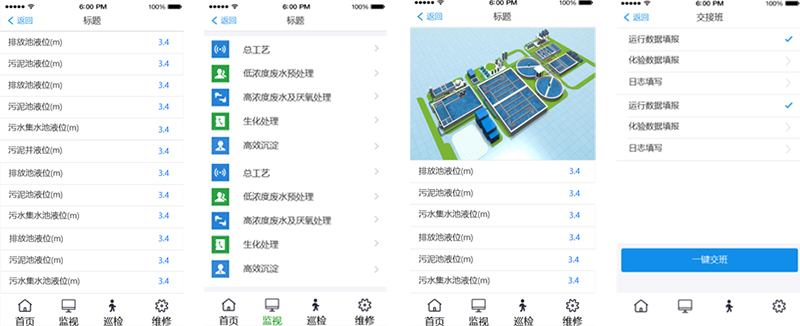

16 智慧水廠移動管控APP

移動管控APP提供智能水廠運營管控平臺的手機APP應用，可實現運營管控平臺的大部分功能。

移動管控APP需充分考慮數據傳輸加密和安全性問題，應急情況下，可實現“口袋中的中控室”功能，實現手機APP 應用，可實現運營管控平APP對水廠的全方面監測，甚至控制設備。

1，實時監測

2，數據統計分析

3，運行統計報表

4，報警信息

……

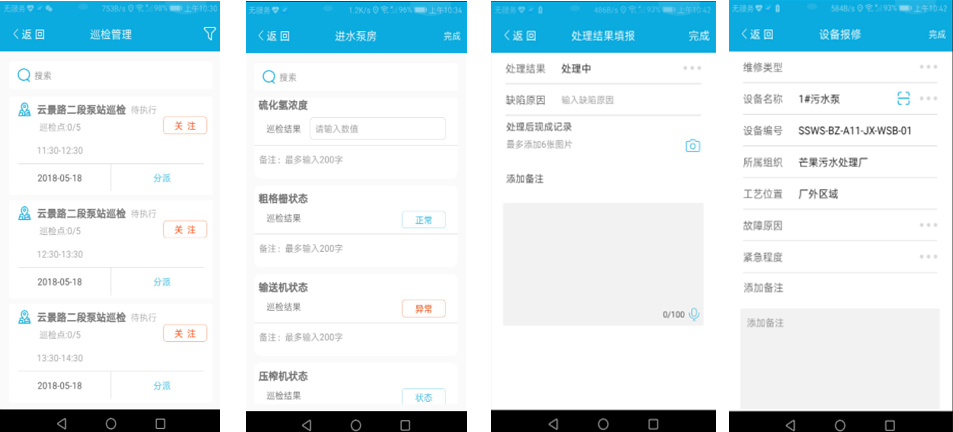

17 智慧水廠移動巡檢系統

設備巡檢管理按巡檢班組生成相應日常巡檢作業計劃或根據突發事件制定應急計劃。包括制定設備巡檢任務。同時也負責制定設備巡檢路線，派發巡檢工單給指定班組人員。

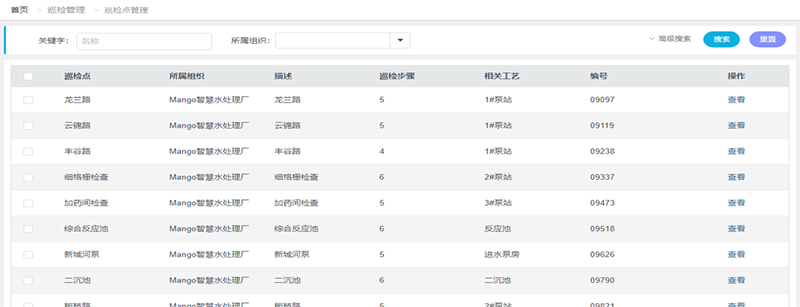

巡檢管理

1, 巡檢點制定（二維碼、RFID、NFC）

2, 巡檢步驟制定

3, 巡檢路線制定

4, 巡檢計劃制定

18 智慧水廠移動巡檢系統

設備巡檢管理按巡檢班組生成相應日常巡檢作業計劃或根據突發事件制定應急計劃。包括制定設備巡檢任務。同時也負責制定設備巡檢路線，派發巡檢工單給指定班組人員。

移動巡檢

1, 巡檢任務管理

2, 巡檢執行管理

3, 巡查軌跡查看

1 建立高可靠、智能化的自來水處理控制系統

通過對儀表設備的優質選型、信號預處理、軟硬件及通信網絡的冗余設計，控制系統的閉環設計、關鍵工藝環節的智能化設計，提高設備或系統可靠性，減少停機時間，延長生命周期，實現了高可靠智能化的自來水處理控制系統。

2 建立廠級少/無人化廠級運營管理體系統

從現場自動化控制、工藝智能化運行、生產過程實時監控、設備巡檢及運維管理、生產運行指數分析、數據報表分析、安全生產管理、故障預警分析、移動智能服務的角度打造管控一體化的生產運營管理平臺，在高效的人機交互模式下減少對自來水廠內人力資源的要求，實現了廠級少/無人化管理。

3 打造全過程、可追溯的廠級生產工藝可視化管理模式

解決公司管理遠程工藝看不了、生產指標看不了、實時現場看不了、生產異?？夭涣说韧袋c，使企業實現全過程、可追溯的遠程及移動端全廠可視化管控能力。

4 建立基于移動端的生產任務跟蹤管理機制

從根本上將生產任務從傳統人工驅動模式轉換到系統自動驅動模式，使企業制定各種任務管理計劃，結合移動端的便捷性、實時性等特點，自動將計劃任務轉換成電子工單發送給對應的負責人，同時通過移動端隨時提交圖片、視頻、音頻等形式的現場信息，采用全新的管理理念解決傳統工單下發快不了、執行管不了、效果看不了、結果查不了的問題。

5 建立完善的設備運維管理體系

建立設備電子檔案，制定設備全生命周期的跟蹤管理機制，建立設備的運維保養計劃，使用戶提前預知設備的保養期限。同時結合移動端解決以往現場設備狀態無法實時可看、歷史可查、異?？蓤蟮碾y點，最終實現設備可靠性提高的目標。

6 建立基于大數據廠級KPI運營指數匯總分析平臺

提升廠級生產運營管理水平，基于行業大數據分析，挖掘生產指標的內在關系，實現廠站運營數據匯總分析，幫忙用戶全面掌控廠站的每日生產運營情況，提升精細化管理水平。
